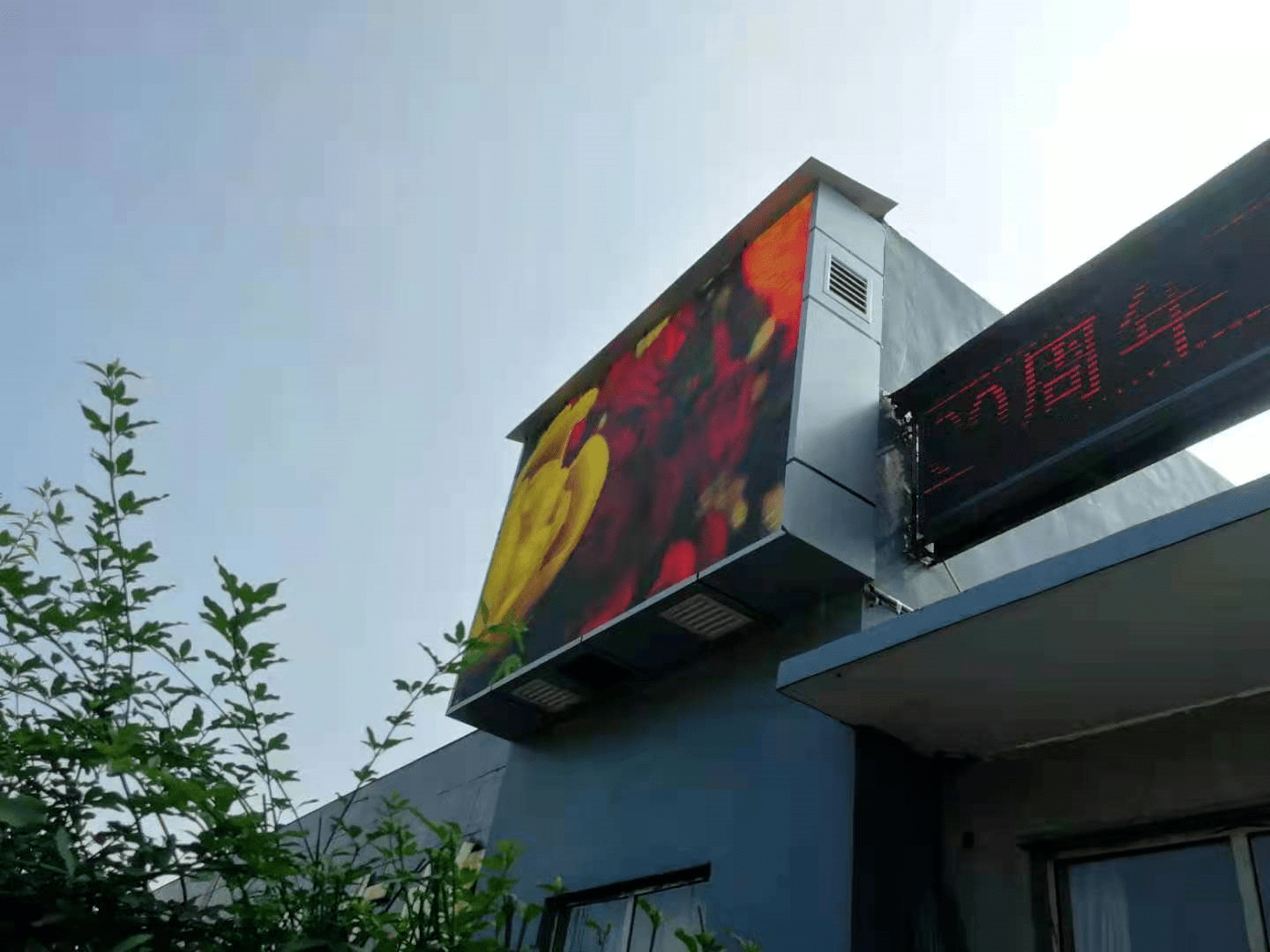

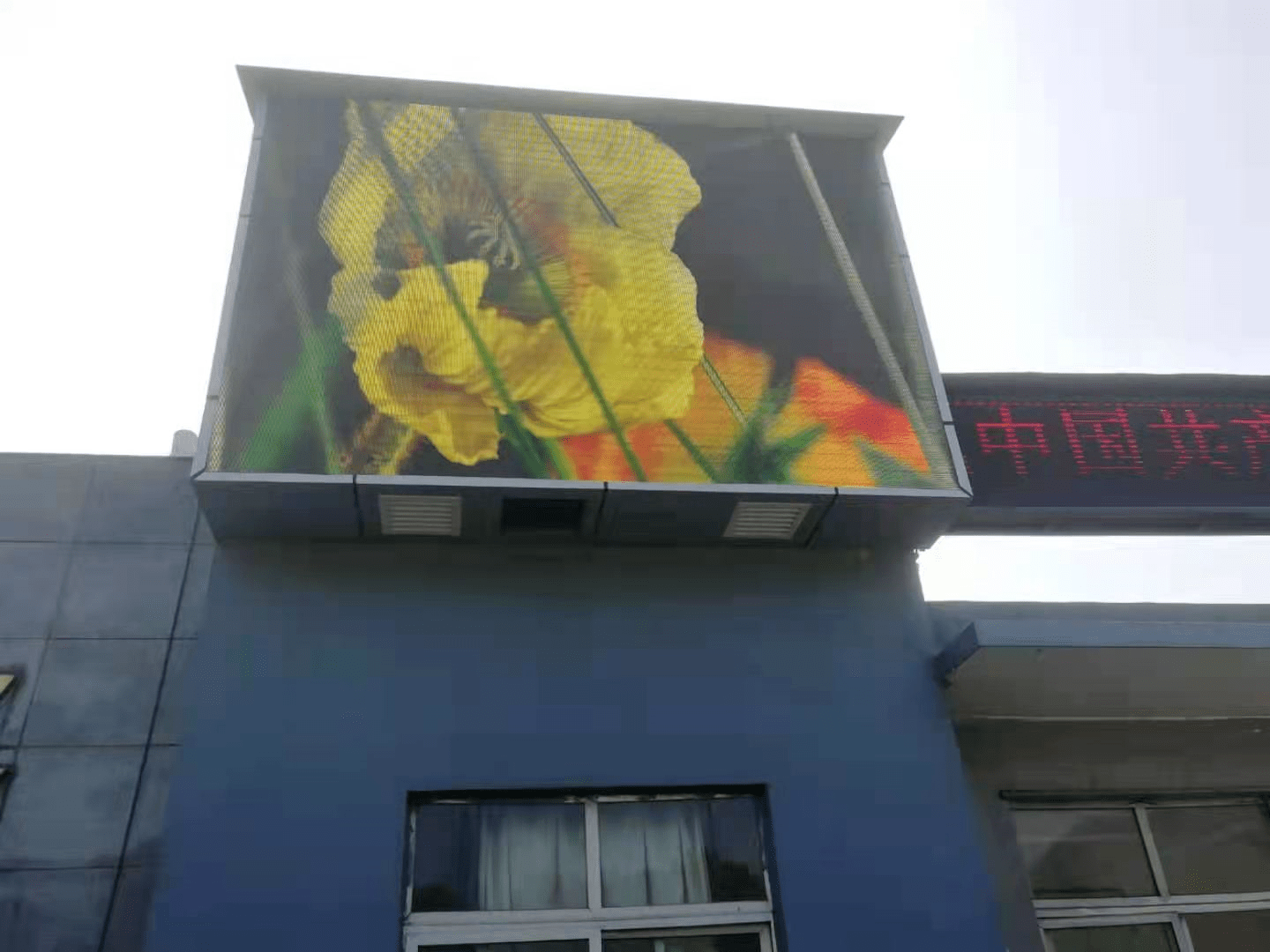

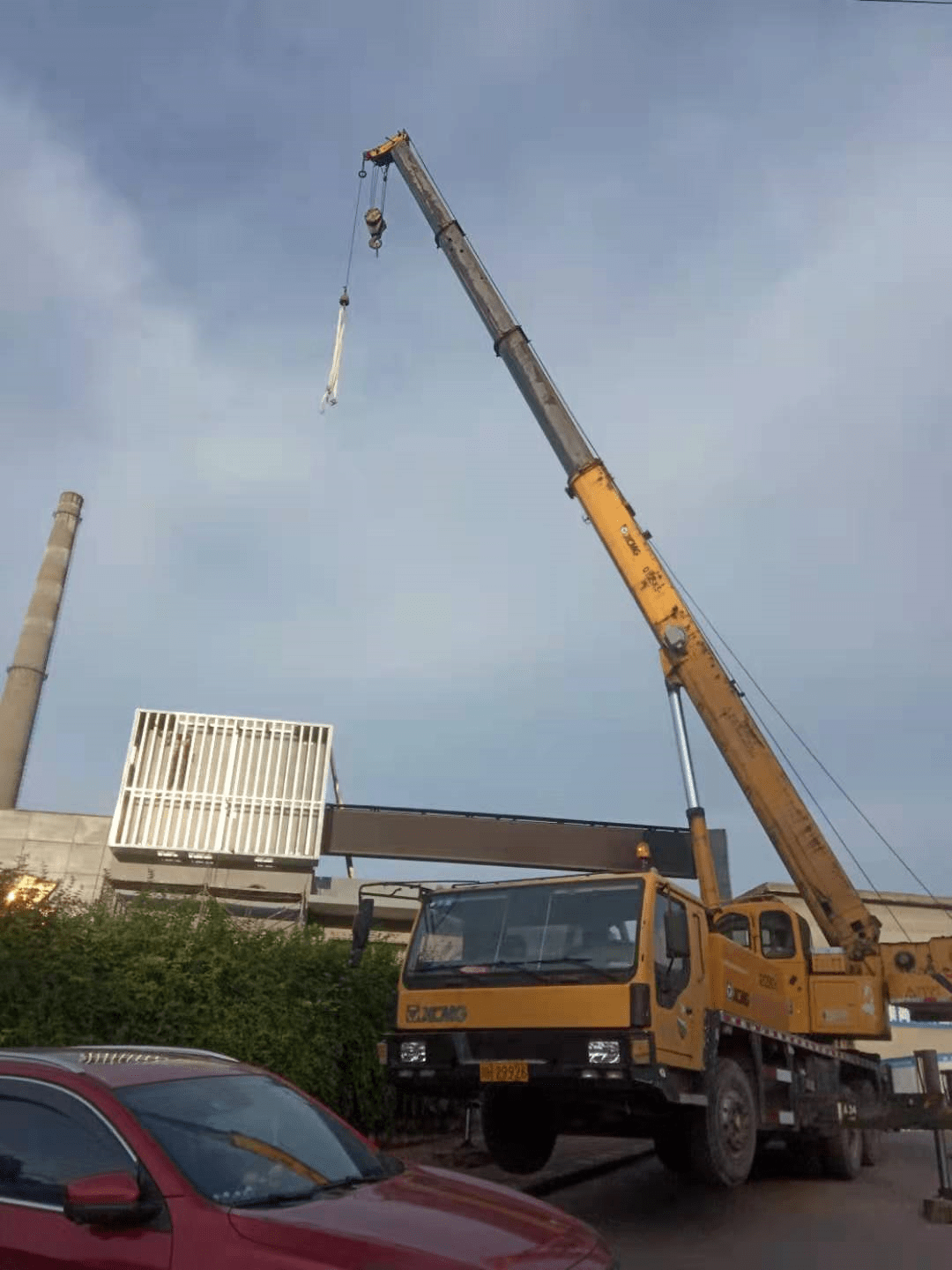

LED顯示屏 鋼結構改造案例

LED顯示屏無論是安裝室內還是戶外都要安裝鋼結構，那么戶外LED顯示屏鋼結構如何搭建呢?

安裝之前還需一份鋼結構圖紙，安裝鋼結構完成后，再安裝LED顯示屏箱體，最后對LED全彩屏進行調試測試。下面就跟千潤科技一起來了解學習。

　　1、固定框架槽鋼和角鋼

　　2、組裝框架

　　3、安裝LED箱體

　　4、安裝橫、豎帶

　　5、連接信號線

      6、安裝全彩顯示屏電源

　　7、連接控制卡

　　8、安裝系統

　　9、通電調試

　　10、檢查無誤后通電，啟動測試軟件

　　11、外框架組裝好以后，先將單元板按由右向左、由下向上的順序進行安裝，單元板的高度和平整度可由四角的磁盤螺母進行調節。

　　12、安裝開關電源：用手電鉆按開關電源安裝孔位置鉆φ3.2的孔，以自攻螺絲進行固定。

　　13、按由右向左的順序?qū)卧逵肞16扁平信號線連接起來。

　　14、將開關電源的5V電源線連接到單元板的電源插座上，注意電源的正負極性不能接反。

　　15、顯示卡和發送卡的安裝：取下計算機機箱殼，按對應的插座安裝LED顯示屏的顯示卡和發送卡，并用螺絲固定，顯示卡和發送卡之間用扁平線連接。

　　16、接收卡的安裝：在LED顯示屏框架的右側適當位置安裝接收卡，并連接好供電電源和接收卡與單元板之間的信號線。

       17、將發送卡與接收卡用五類雙絞線(通訊線)連接起來。

　　18、檢查開關電源是否短路

　　19、戶外LED顯示屏調試(啟動測試軟件)
